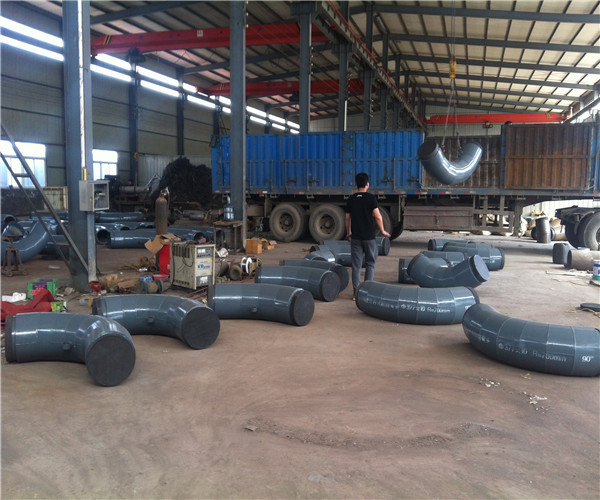

1主题内容与适用范围
本标准规定了碳钢、合金钢和奥氏体不锈钢制对焊无缝管件（包括弯头、异径接头、三通、四通、管帽）的尺寸、公差、技术要求、检验和标志。
本标准适用于石油、化工、水电、冶金、纺织等部门的管道工程用碳钢、合金钢和奥氏体不锈钢制对焊无缝管件。
2引用标准
GB8163输送流体用无缝钢管
GB6479化肥设备用高压无缝钢管
GB5310高压锅炉用无缝钢管
GB3087低中压锅炉用无缝钢管
GB2270不锈钢无缝钢管
GB3077合金结构钢技术条件
GB3274普通碳素结构钢和低合金结构钢热轧厚钢板技术条件
GB912普通碳素结构钢和低合金结构钢薄钢板技术条件
GB6654压力容器用碳素钢和低合金钢厚钢板
GB713制造锅炉用碳素钢及普通低合金钢板
GB3280不锈钢冷轧钢板
GB4237不锈钢热轧钢板
表245"弯头、90°弯头和180。弯买尺寸 mm
«
公称通径
DN 端部外径
D 中心至端面尺寸 中心至中心尺寸 背面至端面尺寸
45耐磨弯头
H 90弯头
F 180弯头・
P 180°弯头
K
A B 长半径 长半径 短半 径 长半径
15 21.3 18 16 38 — 76 48 —
20 26.9 25 16 38 一 76 一 51 —
25 33.7 32 16 38 25 76 51 56 41
32 42.4 38 20 48 32 95 64 70 52
40 48.3 45 24 57 38 114 76 83 62
50 60.3 57 32 76 51 152 102 106 81
65 76.1(73) 76 40 95 64 191 127 132 100
80 88.9 89 47 114 76 229 152 159 121
90 101.6 — 55 133 89 267 178 .184 140
100 114.3 108 63 152 102 305 203 210 159
125 139.7 133 79 190 127 381 254 262 197
150 168.3 159 95 229 152 457 305 313 237
200 219.1 219 126 305 203 610 406 414 313
250 273.0 273 158 381 254 762 508 518 391
300 323.9 325 189 457 305 914 610 619 467
350 355.6 377 221 533 356 1067 711 711 533
400 406.4 426 253 610 406 1219 813 813 610
450 457.0 478 284 686 457 1372 914 911 686
500 508.0 529 316 762 508 1524 1016 1016 762
