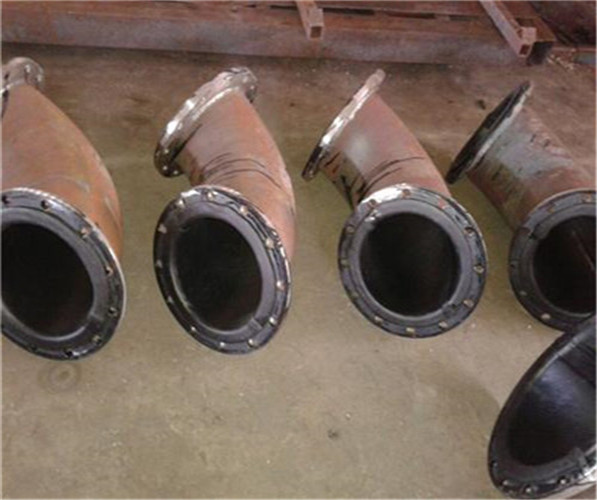

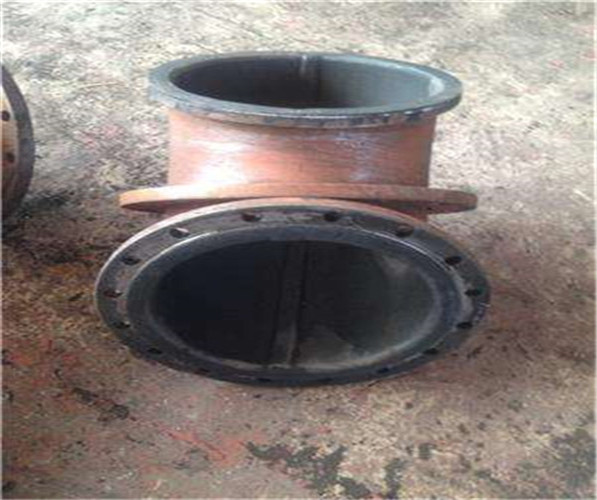

.1.1衬里材料必须有质■证明文件。不定形耐火材料还应有产品使用技术条件。
4.1.2衬里锚固件材料的化学成分和力学性能应分别符合现行国家标准《耐热钢棒》GB/T1221.＜不锈钢热轧钢带》GB/T4230和《不锈钢热轧钢板》GB/T4237的有关规定。
4.1.3龟甲网技术条件应符合本规范附录A的规定。
4.2锚固件
4.2.1端板、柱型锚固钉的材质应采用QCrl3o
4.2.2Y形锚固钉、V形锚固钉、S形锚固钉及C形锚固钉的材质应采用0Crl8Ni9。
4.2.3双层侧拉型圆环（包括柱型螺栓）的材质宜采用OCrl3或0Crl8N19；单层侧拉巡圆环的材质应符合下列规定：
1器壁为碳钢或铭铝钢时应采用0Crl3o
2器壁为不锈钢时应釆用。Cri8Ni9。
4.2.4用于戏层衬里的龟甲网材质应采用OCH3,用于单层衬里的龟甲网材质应符合下列规定：
1器壁材质为碳钢或铭钳钢时应采用0Crl3o
2器壁材质为不锈钢时应采用0Crl8Ni9o
4.2.5锚固钉材质釆用0Crl3时，应以退火状态供货，且其硬度值不应大于180HB。
.3.1钢纤维材质应采用铭镣不锈钢，化学成分和物理性能应符合表4.3.1的规定，并应符合下列要求；
I介质温度小于或等于800C时应釆用CrJ8-Ni8型。
2介质温度大于83'C时应采用Cr25-Ni20型。
S4.3.1钢纤维材质化学成分和物理性能
项目 Crl8-Ni8型 G25-Ni20理
(%) C <0.25 MCL25
Si 5 ML7
S <0.03 <0.03
P <0.04 <0.01
Mn 8).5 "0
Ni 6-11 19?打
Ct 16?19 24?26
物理性能 抗抵强度
(MPa) 法520 3520
屈服强度
(MPa) >205 鼻2O5
伸长率(％)
熔点范围 1400?1455 W0?1455
4.3.2钢纤维的形状宜采用弓形，弓形钢纤维直径宜为0.2?0.4mm,成型后长度宜为25?30mm；也可采用横截面为月牙形钢纤维，规格应为0.2mmX1.0mmX25mm。
4.3.3每立方米衬里混凝土钢纤维的掺入量宜为40?50kg。
4.3.4钢纤维不得沾有油污。
冀公网安备13092502002480号
